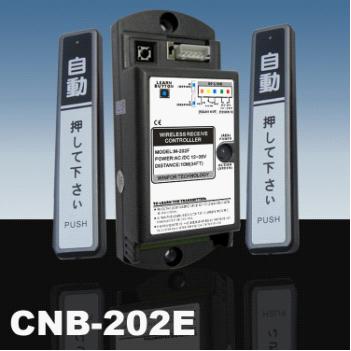

CNB-202E 無線手押開關 操作指南

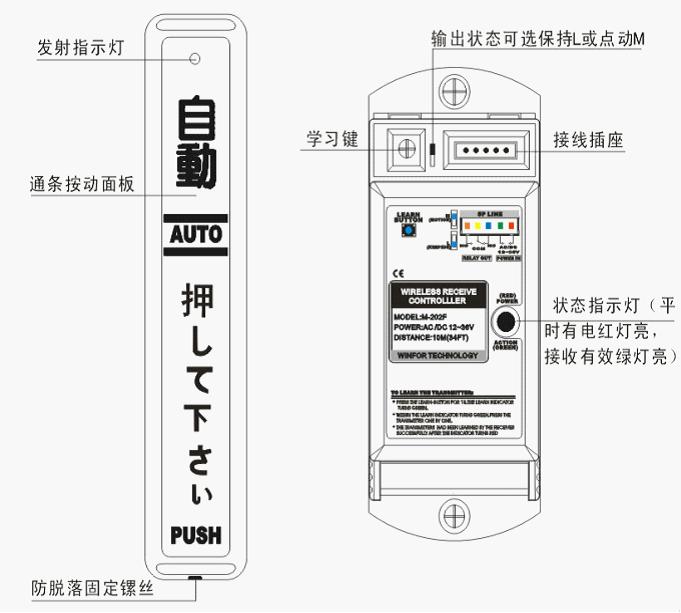

一、安全指示 非常感謝購買本產品，為了正確使用本產品，請?jiān)谑褂们罢J(rèn)真閱讀本操作手冊。 二、產品概覽

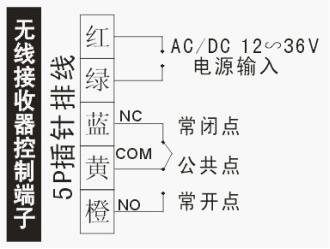

1、本產品為自學習碼型,使用前須把遙控器編碼學到本控制器中方可使用。 （出廠時已把隨機遙控器學好）同一編碼只須學習一次。最多能學習16種不 同編碼。 2、學習方法：按下學習鍵，指示燈變?yōu)榫G色，進入學習狀態，此時按下要 學習的遙控器任意鍵，綠燈閃爍兩下，即可學習成功。3秒后自動退出回到待 機狀態。 3、刪除方法：按下學習鍵5秒，綠燈閃爍幾下，即可刪除全部編碼。（本產品 不設單個刪除） 4、保持或點動輸出切換時要在斷電狀態下切換，否則切換無效。 5、打開外蓋，內置拔碼開關，可錯開編碼使用，防止相鄰兩臺設備相干擾。 三、產品整體特征: 1.采用聲表諧振器穩頻技術，頻率一致性好，無線收發穩定度高。 2.收發撥碼對配，用戶操作簡潔方便。 3.Pu光油外殼固化及厚膜貼標，外殼美觀耐磨；防脫落螺絲固定設計。 4.工作頻率315M,穩定度優于10-5。收發均采用內置銅質天線，無線傳送距離遠，抗干擾能力強。 5.手押器采用低功耗發射技術，發射距離遠，耗電省，電池使用壽命長。 6.三點按動觸發設計，保證手押器通條按動有效，觸發輕巧可靠手感好。 7.具有大小容量?jī)山M接點信號輸出，可供外部自動門機及電鎖門禁所需。 8.無線接收后，觸發動作時間1∽9秒可調，方便各種門控要求。 四、輸入輸出引線定義

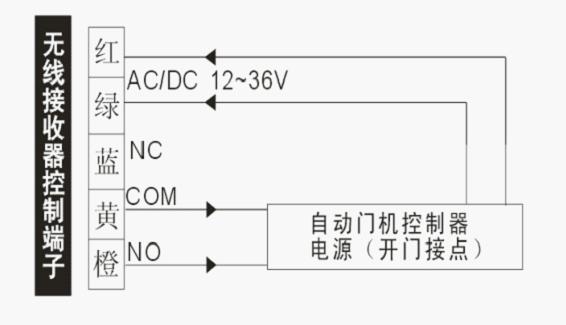

五、無線接收器應用接線示例

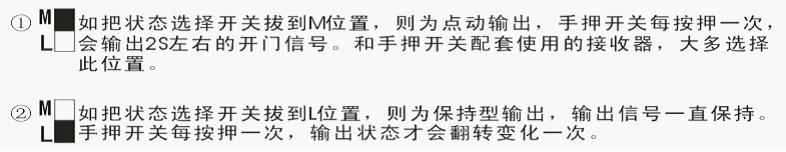

無線接收器控制自動門機接線圖 六、輸出狀態選擇
七、主要技術參數 供電電源：AC/DC12∽36V 靜態電流:15mA 動作電流：80mA（無線接收器） 主接點容量：20A 14VDC 副接點容量： 1A 24VDC （無線接收器） 接點吸合保持時間：2秒 （無線接收器） 供電電源：6V （兩顆3V鈕扣電池） 發射電流：3.9mA（手押器） 電池使用壽命：每天平均按押500次，則優質電池可耐時300天（手押器） 收發距離：視實際現場電氣屏蔽環境，正常條件下可達5米以上。 工作環境溫度：-42℃∽45℃ 工作環境濕度：10∽90%RH 外觀尺寸：203mm（L）×41mm（W）×18mm（H）（手押器） 123mm（L）×50mm（W）×32mm（H）（無線接收器） 重量：195克（手押器，不含電池） 150克（無線接收器） |
